Top page >> 4K 대응 화질 평가 장치 VP4000
4K 대응 화질 평가 장치 VP4000
4K 대응의 Full Reference (비교 방식) 화질 평가가 가능합니다.
2160 59.94p Full Sample의 4K 기준 영상 및 평가 영상의 시간 축을 보정하고, 픽셀 단위로 정확히 동기시켜,
그 휘도 차분치 Y_PSNR과 함께, ITU-T J.144를 기반으로 한 평가 방식에 의해 객관적 평가치 (DSCQS) 를 산출합니다.
인코더 평가, 현용 · 예비 비교, 뱅크 (송출서버 등) 를 위한 검사 등에 최적입니다.
또한, 기존의 1080i 화질 평가는 PROBE4000 보드 1매로 가능합니다.
■용도
  • 코덱 시스템을 비롯한 방송용 기기 및 방송 시스템의 품질 평가
  • 기타 영상 기기 및 영상 시스템의 품질 평가
■평가 대상
  • 해상도/ 프레임 레이트:3840 x 2160, YC 4:2:2, 10 bit, 59.94p/50p (PROBE4000을 4매 사용)
  • SDI:3G-SDI Level A or Level B Quad입력, SMPTE 424M/SMPTE 425M
  • 화상분할:Square Division(田의 시분할)및 2-Sample Interleave
  • 기준 신호와 평가 신호는 Level A와 Level B 및 SQD와 2SI가 각각 일치하는 것이 필요
  • 해상도/프레임 레이트:1920 x 1080, YC 4:2:2, 10 bit, 59.94i/50i (PROBE4000을 1매 사용)

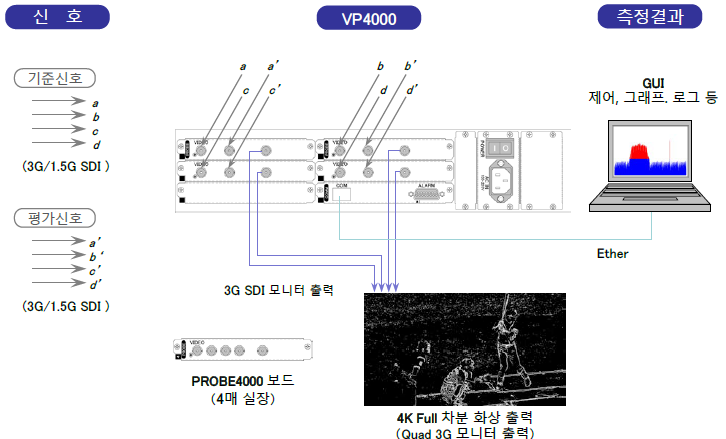

■Full Pixel 3G-SDI Full Reference평가 보드

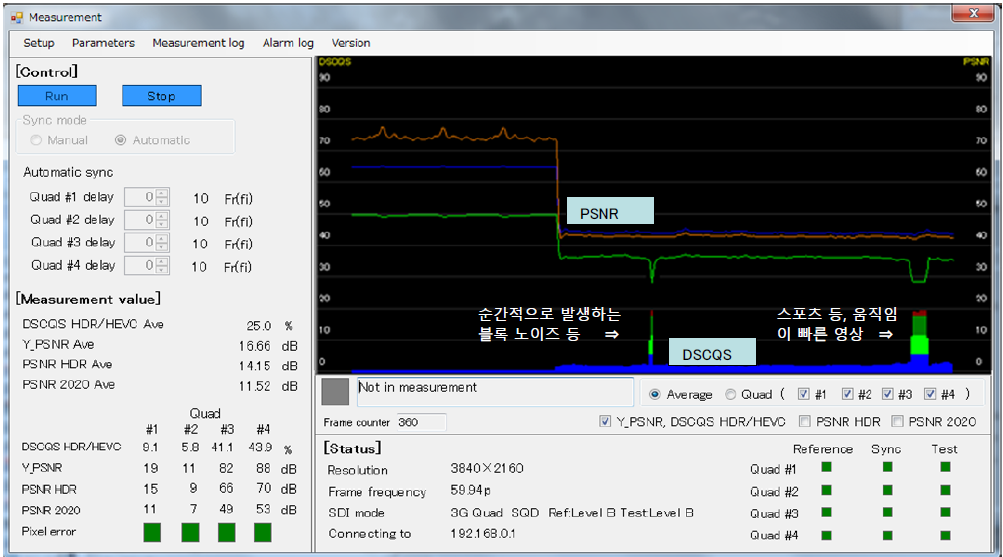

■평가 결과를 PC GUI 에서 알기 쉽게 표시
Full Reference 평가에서 획득된 객관적 평가치는 인간에 의한 주관적 평가치(QoE), 그 자체로 사용할 수 있기 때문에 아래와 같이 유저 품질 요구를 만족하고 있는지 여부를 필드 단위로 정밀하게 판정할 수 있 습니다. 방송국 등에서는 일반적으로 12 % 이하의 열화도 (5 단계에서 4.5 이상)이면 문제없는 것으로 되어 있습니다. DSCQS : Double Stimulus Continuous Quality Scale.(이중자극연속품질척도)

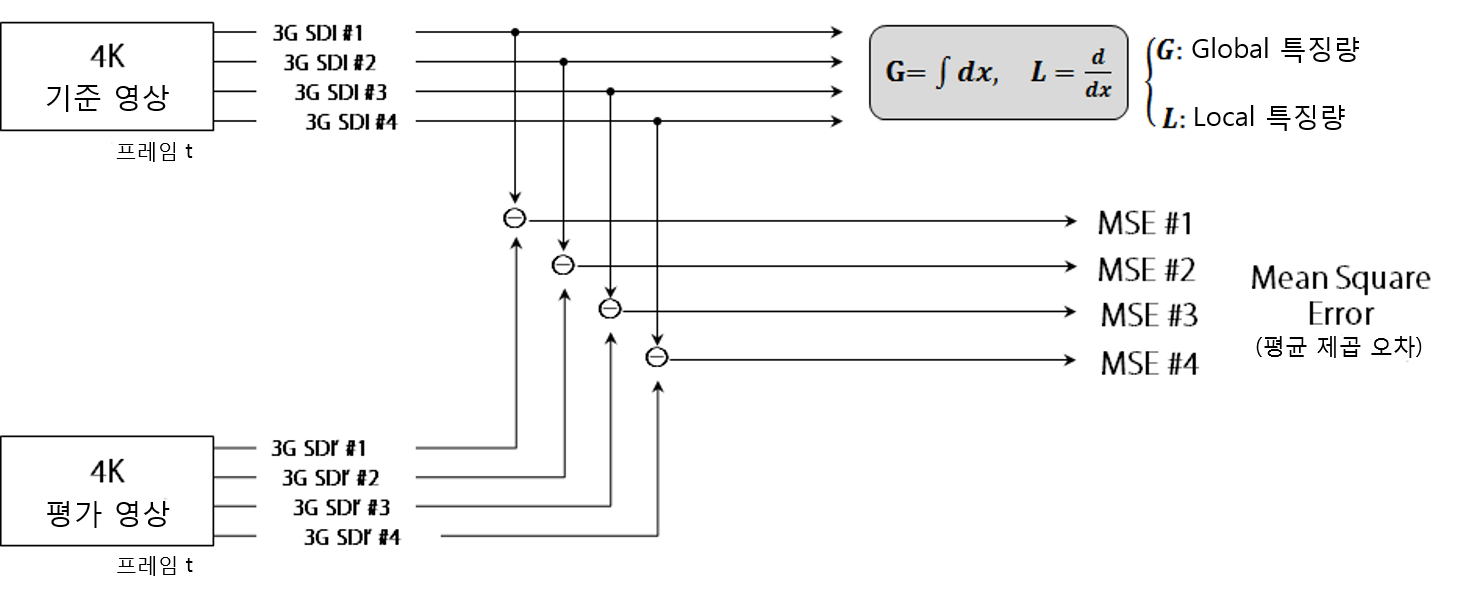

■ITU J.144 국제 표준 방식 베이스의 알고리즘
ITU J.144 국제 표준 방식에 따라 코어가 되는 핵심 파라미터를 3G SDI마다 산출합니다.

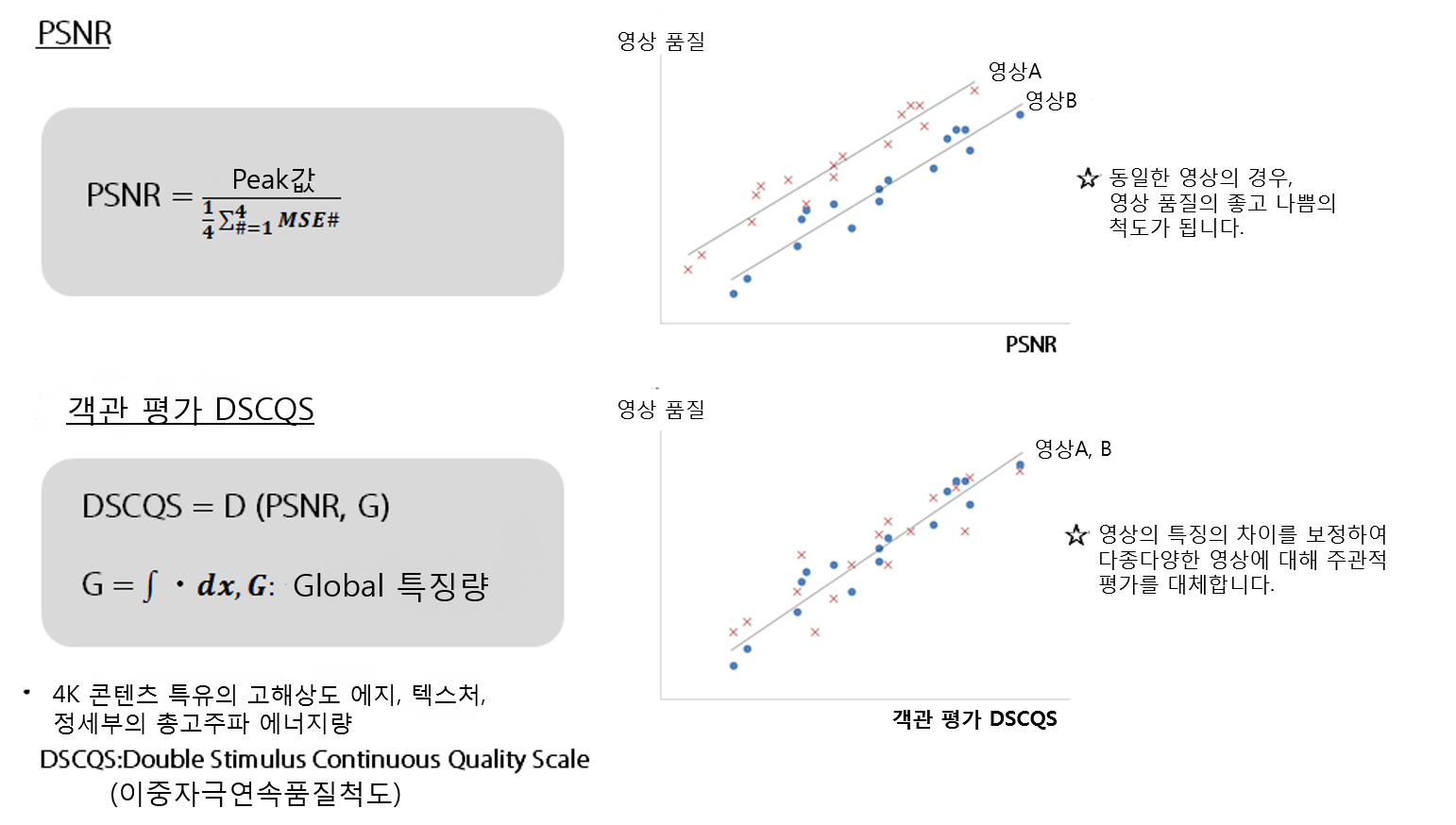

■PSNR과 객관 평가 DSCQS
4K인코더의 평가 지표 PSNR 과 객관 평가 DSCQS

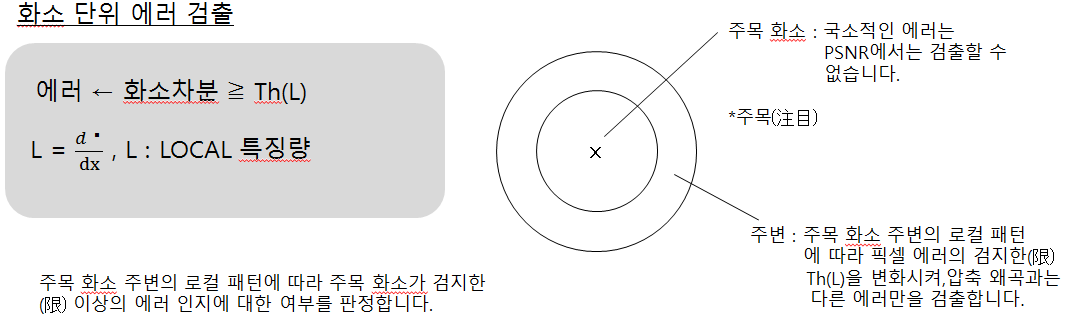

■PSNR 에서는 검출할 수 없는 국소적인 픽셀 에러를 계측
인코더, 트랜스 코더, 디코더 등의 이상 동작으로 인해 발생하는 국소적인 블록 노이즈 및 픽셀의 도트 반전 등 은, PSNR에서는, 그 적분 효과에 의해 정확하게 검출할 수 없습니다. VP4000은, 모든 화소에 대해서 독립적으 로, 압축 왜곡과는 다른 에러의 유무를 검사하고 있습니다.
■VP4000섀시 제품 사양
항목 사양
외형 치수 19inch 랙 마운트 사이즈 2U W:D:H=420:463:88(mm)
소비 전력 100V~240V, 50Hz/60Hz, 120VA(최대)
■PROBE4000보드 사양
항목 사양
입력 신호 영상 신호
<규격>
BNC2계통(3G SDI또는HD-SDI) (1)기준 영상(SDI-1 IN)
(2)평가 영상(SDI-2 IN)
영상 신호
<대응 포맷>
3840 ×2160 YC 4:2:2, 10bit, 59.94p/50p
3G-SDI Level A or Level B Quad Link, SMPTE 424M / SMPTE 425M
1920 ×1080 59.94i (SMPTE274M)
타임 코드 신호 VITC, LTC
출력 신호 영상 신호 평가 영상/차분 영상 모니터 출력 및 측정 결과, 지연량 등의 OSD표시 (MONITOR)
측정 영상 ・평가 영상의 프레임 지연량
・DSCQS 측정
・PSNR 측정(Y, Pb, Pr)
・픽셀 반전/소블록 노이즈 검출(픽셀 에러)
동기/보정 영상 동기 ・지연 보상 시간:0~15초(3G SDI)、 0~30초(1.5G SDI)
<동기 방식>
・자동 동기
・매뉴얼 동기
