Top page >> 멀티 채널 영상·음성 품질 감시 장치 PROBE300
멀티 채널 영상·음성 품질 감시 장치 PROBE300
파일링 체크, 마스터 감시 등, 폭넓은 적용처를 가진 최첨단의 영상 · 음성 품질 감시 장치입니다
신형 단일 자극 기능(No Reference)을 새로이 추가하여 영상 감시에 필요한 품질 검사 메뉴 및 기능을 QuMax 1기종으로 커버 합니다.
파일링 체크, 마스터 감시 등, 폭넓은 적용처를 가진 최첨단의 영상 음성 품질 감시 장치 입니다
지금까지 K-WILL이 개발해 온 이중 자극 비교 감시 기능(Full Reference)을 1유니트에 집약시킴으로써 화소 단위의 품질 감시를 실현했습니다.
더욱이 신형 단일 자극 기능을 구현함으로써 기준 신호를 이용하지 않고, 블록 노이즈나 라인 드롭 등의 미세한 에러 검지를 실현했습니다.
단일 자극, 이중 자극용 유니트인 PROBE300S PROBE300D를 임의로 조합함으로써 이상적인 감시 환경을 구축할 수 있습니다.
■특징
  • 신형 단일 자극에 의한 블록 에러 검출을 실현 (PROBE300S)
  • ITU J.144 권장 알고리즘을 실장한 이중 자극 유니트를 신개발(PROBE300D)
  • 국내 1200 포인트, 해외 600 포인트의 사용 실적
  • 4U 섀시의 12 슬롯에 임의의 유니트를 실장 가능
  • 각 유니트는 기존 QuMax 시리즈의 섀시에도 실장 가능

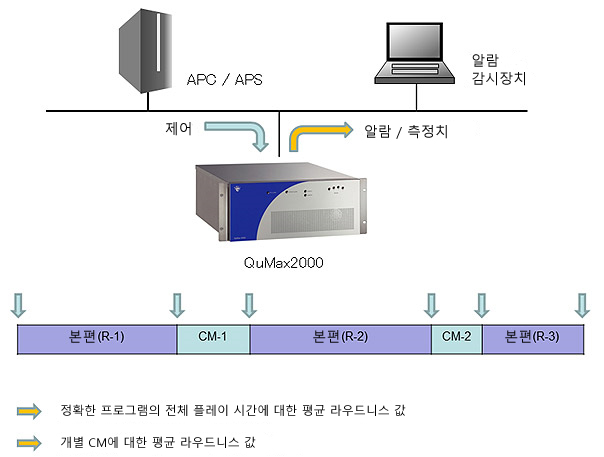

■마스터 감시의 라우드니스 측정
【개요】
QuMax는 종래부터, 방송 시스템에 통합된 형태로 운용되고 있으며, 상위의 APC/ APS 로부터 제어를 받아 긴밀히 연계하여 동작하고 있습니다. ARIB TR-B32에서, 디지털 텔레비전 방송 프로그램의 라우드니스 운용 규정이 표준화 되었습니다만, QuMax는, 이러한 운용 규정에 준거한 측정을 수행할 수 있는 최적의 포지션에 설치되어 있습니다.
【특징】
  • 소재길이 내, 정확한 프로그램 전체 플레이 시간에 대해서 평균 라우드니스 값을 측정
  • True Peak 값 및 평균 라우드니스 값에 threshold을 설정하여, 허용 범위를 넘었을 경우, 알람을 출력
  • 순간(momentary) 라우드니스 값, short time 라우드니스 값을, 항상 상위 시스템에 통지
  • 음성 모드의 변화에 대한 정확한 추종
■PROBE300D 제품 사양
항목 사양
입력신호 영상신호
<규격>
BNC 2계통
(1)기준화상(SDI-1 IN)
(2)평가화상(SDI-2 IN)
●HD-SDI(SMPTE292M)
영상신호
<대응 포맷>
1080i/59.94Hz(SMPTE274M)
타임코드신호 VITC, LTC
출력신호 영상신호 BNC 3계통
(1)기준화상 Through Out(SDI-1 OUT)
(2)평가화상 Through Out (SDI-2 OUT)
(3)평가화상 Monitor Out(MONITOR)
동기기준 평가신호・기준신호(test 시)입력동기
입력이 없을 경우는 internal 동기
측정 화상
  • DSCQS 측정
  • PSNR 측정(Y, Pb, Pr)
  • 액티비티(Activity) 측정
검출/알람 화상/음성
  • 입력 포맷 미스매치
  • SDI 시그널 로스
  • 화소 단위 에러
  • 영상 압축 에러
  • 스트라이프(Stripe) 에러
  • 프리즈
  • 블랙 아웃
  • 영상 미스매치
  • 음성 미스매치
  • 뮤트(CH1~CH8 독립감시)
  • 이상음 에러
동기/보정 화상동기
  • 지연보상시간:0~30초

<동기방식>
  • 자동동기
  • 준자동동기
  • 타임코드동기
  • 고정동기
■PROBE300S 제품 사양
항목 사양
입력신호 영상신호
<규격>
BNC 1계통
평가화상
・HD-SDI(SMPTE292M)
영상신호
<대응포맷>
1080i/59.94Hz(SMPTE274M)
타임코드신호 VITC, LTC
출력신호 영상신호 BNC2 계통
(1)평가화상 Through Out(SDI-1 OUT)
(2)평가화상 Monitor Out(MONITOR))
  ・평가화상 / 에러위치화상을 선택가능
동기기준 선택된 입력동기
입력이 없을 경우는 internal 동기
검출/알람 화상/음성
  • 슬라이스 노이즈
  • 라인 노이즈
  • 프리즈
  • 블랙아웃
  • SDI 시그널 로스
  • 블록에러
  • Interruption 프리즈 /블랙 아웃
  • 뮤트(CH1~CH8 독립감시)
  • Interruption 뮤트 (CH1~CH8 독립감시)
■QuMax섀시 제품 사양
항목 사양
외형치수 19inch Rack Mount Size 4U  W:D:H=430:500:176(mm)
소비전력 100V~240V, 50Hz/60Hz, 250VA(최대)
