Top page >> 영상・음성 자동 감시 시스템 QuMax Remote
원격 자동 감시 장치 QuMax Remote
QuMax Remote란

  • 화상, 음성의 특징량을 수백 kps정도의 정보량으로 추출하여 인터넷으로 전송함으로써 원격 비교 감시를 실현합니다. 시청자에게 불쾌한 품질 장해를 확실하게 실시간으로 검출합니다.
  • SDI(1080i, 720p, 480i), 아날로그(컴포넌트, 콤포지트)의 모든 포맷을 지원합니다.
  • 임베디드 오디오 및 아날로그 오디오를 지원합니다.
  • 광점멸 영상 검출, 단일 자극(프리즈, 블랙 아웃, 뮤트)도 동일한 유니트에서 지원합니다.
  • 별도의 랙에 설치되어 있는 SDI 디지털 기기와 아날로그 STB의 비교 감시를 LAN경유로 실현할 수 있습니다.
  • 케이스는 4RU(격납 유니트수:12), 2RU(동:5), 1RU(동:1)를 고루 갖추어 유연한 구성을 실현할 수 있습니다.

.IRU타입(1입력)
.2RU타입(5입력)
.4RU타입(12입력)

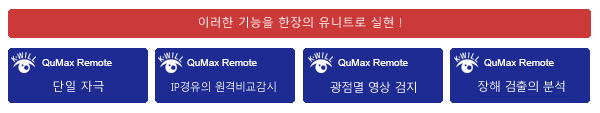

QuMax Remote의 감시 메뉴
■단일 자극(No Reference)
  • 영상 프리즈
  • 영상 블랙 아웃
  • 영상 동기 신호 에러
  • 음성 뮤트
  • 음성 동기 신호 에러
         중대 장해를 검출합니다.
■IP 경유의 원격 비교 감시
  • SDI vs 아날로그 STB 비교
  • IP 네트워크에 의한 원격 감시
  • ITU J.144에 준거한 품질 감시
         시간 변동이 많은 아날로그 STB라도 신호의 특징량을 깨끗하게 추출하여 상대 비교함으로써
         품질 열화를 검출 합니다
         IP 네트워크 경유로 특징량을 비교 서버로 보냄으로써 "원격 감시"도 가능합니다.
■광점멸 영상 검지
  • 광점멸
  • 적색 점멸
  • 장면 전환, 반전
  • 규칙 패턴
         일본 방송 협회와 일본 민간 방송 연맹이 책정한 가이드 라인"애니메이션 등의 영상 기법에 대해"
          (2006년 4월 1일 일부 개정)에 준거
■장해 검출의 분석
  • 1080i / 720p / 480i vs 아날로그 컴포넌트
  • 프레임 로스
  • 프리즈, 블랙아웃, 뮤트 검출
  • 콘텐츠 미스매치, 마크로 블록 에러, 압축 열화
         동시(simulcast) 방송을 실시하고 있는 다른 영상 포맷, 화각(view angle)이나 음성 모드의 계통
         간에 비교검지를 합니다.
         화상·음성의 장해를 통계 분석, 파형 분석, 클립을 녹화함으로써 장해의 원인 파악이 용이합니다.

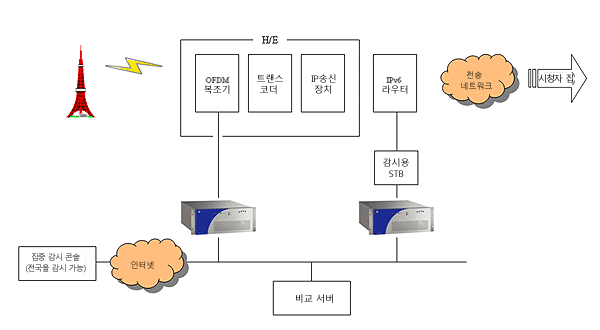

■IRD・STB간 IP 재송신의 화질 비교의 예

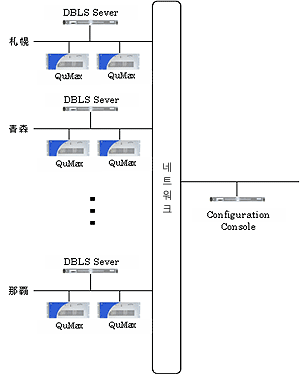

■QuMax Remote의 시스템 구성 예

 QuMax(영상・음성 입력 유니트)
  QuMax에는 비디오와 오디오 신호가 베이스 밴드로 입력되고, 그 특징량이 Video DNA(VDNA)으로 추출됩니다.
QuMax 본체는 단일 자극(N.R.)에러를 검지함과 동시에, VDNA정보를 DBLS Server로 송신합니다.

 DBLS Server(비교 서버)
  DBLS Server는 IRD측과 STB측의 QuMax에서 송신된 VDNA 정보로부터 이중 자극(R.R.)에러를 검지합니다 .
검지 된 에러 정보는 SNMP Trap에 의해 외부 시스템에 통지됩니다.

 Configuration Console(시스템 제어 서버)
  QuMax와 DBLS Server를 설정합니다.
Configuration Console은 또한 QuMax와 DBLS Server의 동작을 감시하고 있어 이상 시에는 SNMP Trap에 의해 외부 시스템에 통보합니다.

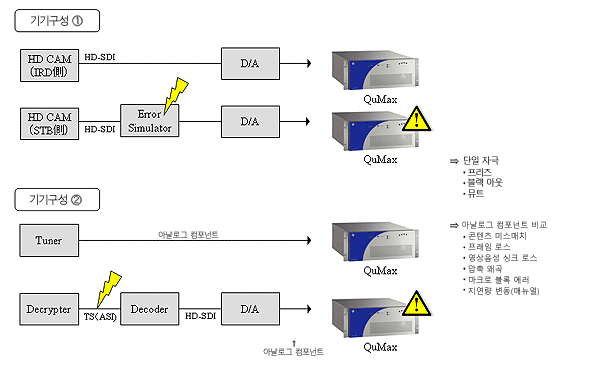

■QuMax Remote의 데모 예

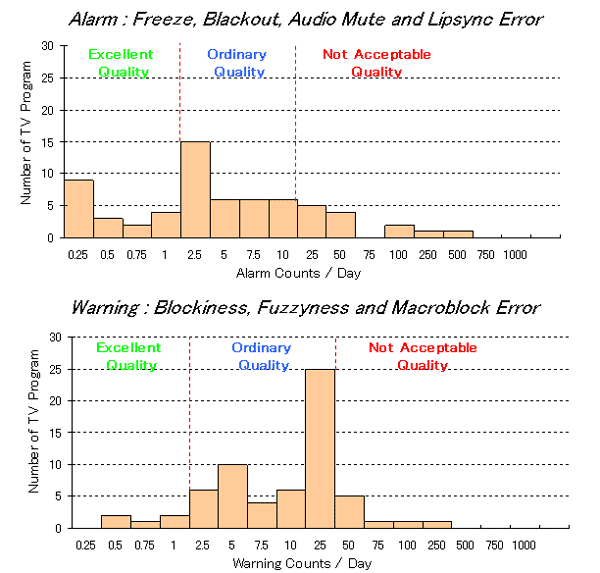

■QuMax Remote에 의한 감시 결과의 예 (100개의 프로그램을 1개월 감시)

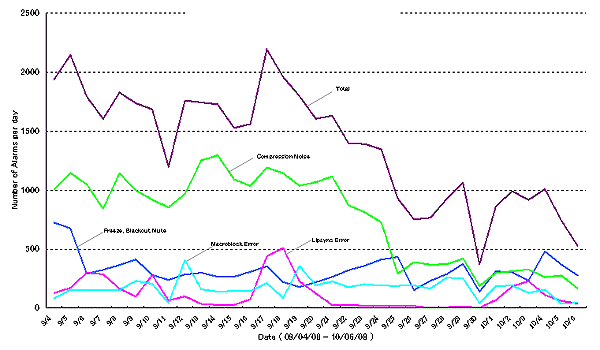

■QuMax Remote 도입 효과
QuMax Remote의 도입에 따라 장해 복구의 효율이 향상되어, 1개월 간의 알람수는 반감되고 있음
