Top page >> 영상 음성 품질 감시 장치 NP2000
영상 음성 품질 감시 장비 NP2000
HDTV/SDTV의 채널을 8ch 감시 가능한 CATV, IPTV용 다채널 감시 장비의 결정판입니다
디지털 텔레비전의 품질을 시청자의 시선에서 감시합니다
저비용 및 공간 절약을 실현하면서도, HDTV/SDTV의 채널을 8ch 감시 가능한 CATV, IPTV용 다채널 감시 장비의 결정판입니다.
NP2000에 디지털 TV용 STB를 영상음성케이블・로 접속하여 단일 자극 기술 (No Reference, 기준 화상을 사용 하지 않고 평가 화상만으로 품질 평가를 실시) 에 따라 품질 이상 (블록 에러, 오디오 점핑, 프리즈, 오디오 뮤트, 블랙 아웃)을 검출합 니다.
NP2000을 이용함에 따라 시청자의 체감 품질을, 수 많은 서비스 제공 채널 모두에 대해 실시간으로 파악할 수 있으므로 고객 만족도의 향상, 중대 장해의 미연 방지, 운영의 효율화가 실현됩니다
■특징
  • 신형 단일 자극(No Reference)에 의한 블록 에러 검출을 실현
  • 입력된 8ch의 영상을 분할 화면으로 출력
  • 에러 정보를 SNMP Trap으로 통지(최대 3개소)
  • 감시·제어용 어플리케이션에 의한 효율적인 운용
  • 입력 채널별 및 검지 항목별로 감도 설정이 가능
  • 장해 채널을 즉시 표시하는 에러 픽업 기능
  • 국내 대기업 MSO에서의 도입 실적

■제품 사양
항목 사양
입력신호 영상신호
<규격>
<커넥터>
NTSC(아날로그VBS)신호 × 8계통
SMPTE170M
RCA커넥터
음성신호
<커넥터>
아날로그(언밸런스)、스테레오(LR)×8계통
RCA
출력신호 영상모니터신호
<커넥터>
DVI신호 × 1계통
DVI 커넥터
  • 영상 분할 표시
  • 음성 레벨 미터
  • 입력 ch 명칭、알람 명칭의 OSD 출력
통신I/F LAN
<프로토콜>
<커넥터>
10/100Base-T
SNMP
RJ-45커넥터
  • 에러 검출 파라미터 설정、감시개시/정지제어
  • 알람 통지
에러검출항목 화상
  • 입력 끊김/동기 에러(동기 신호로 판정)
  • 프리즈
  • 블랙 아웃
  • 블록 에러
음성
  • 뮤트
  • 오디오 점핑
전원 AC 100V ~ 220V (50/60Hz)
소비전력 25VA
외형치수 424(W) × 43.6(H) × 350(D)mm
중량 4.2kg (랙 마운트 포함)
■옵션 소프트웨어
  시스템 제어 서버 기능
  시스템 제어 기능 (제어)
    NP2000 본체에 대해서 설정 및 감시를 수행 합니다.
  • 감시 채널의 정의
  • 비디오 에러 파라미터의 설정
  • 알람・마스크의 설정
  • 감시 스타트스・톱의 설정
  • NP2000 본체의 기기 장해 검출 기능
  알람 로그 관리 기능 (알람 수신 서비스)
    NP2000으로부터 알람을 수신・관리합니다.
  로그 검색 기능 (Web 응용 프로그램)
    알람 로그를 Web에서 검색할 수 있는 기능을 제공합니다. 지정 채널의 지정 일시의 로그 표시가 가능합니다. 또한 브라우저 상의 페이지를 자동 갱신하여 최신의 알람을 통지합니다.
  스케쥴 설정 기능(Web응용 프로그램)
    Web을 경유하여、감시 시간의 스케쥴을 설정합니다. 정파나 메인터넌스 시간 중의 불필요한 알람을 억제합니다.
  시각 동기 기능
    상위의 NTP 서버와 시각 동기를 하는 동시에, NTP 서버로서 NP2000 본체의 시각 동기를 실시합니다.
  위의 기능은 모두 다른 채널에 영향을 주지 않고 개별 채널마다 제어가 가능합니다.
대응OS:Windows Server 2008 R2
  에러 픽업 단말 기능
  시스템 제어 기능 (제어용 프로그램)
    장해 채널 표시 기능 (자동 전환 서비스) NP2000으로부터 송신된 알림 정보를 수신하여, USB 접속의 적외선 리모컨을 제어함으로써, STB의 채널을 자동적으로 전환, 장해가 발생한 채널을 표시합니다.
  알람 로그 관리 기능 (알람 수신 서비스)
    NP2000으로부터 알람을 수신・관리합니다. (redundant 관리)

대응OS:Windows7 HomePremium 또는Professional

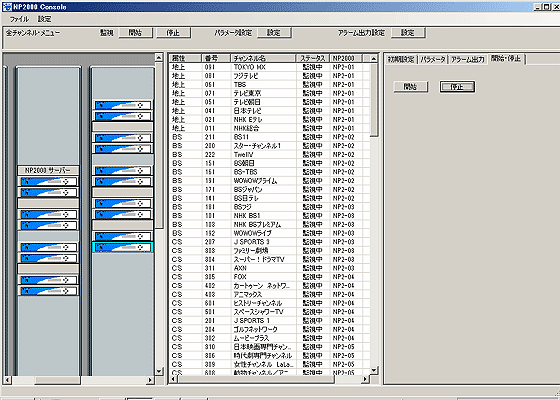

  시스템 제어 화면(예)
