HDTV/SDTV 화질 분석기 VP21H
HDTV 및 SDTV 화상의 품질을 리얼타임으로 자동 평가·수치화합니다.
기준 화상과 평가 화상을 자동적으로 동기시켜 화소 단위로 비교함으로써, 실시간으로 화상 품질 측정·분석을 할 수 있습니다.
사람의 시각 특성을 고려한 「Video DNA 기술」(특허 취득) 에 의해서, 보다 사람의 눈에 가까운 평가치를 자동적으로 구합니다.
HDTV 및 SDTV 화상의 품질 평가에 폭 넓게 사용되고 있습니다.
■용도
  • 코덱(CODEC) 시스템을 시작으로 하는 방송용 기기 및 방송 시스템의 품질 평가
  • 그 외 영상 기기 및 영상 시스템의 품질 평가
■특징
  • 화상 품질 평가치의 높은 재현성
  • 주관 평가 테스트(DSCQS, 주1) 값과의 높은 상관(상관계수=0.9)
  • 평가 그래프/설정 메뉴/평가치 등을 TV 모니터로 출력, PC와의 접속이 없어도 표시, 제어가 가능
  • 매 필드의 평가치를 PC에 로그 출력 가능(텍스트 파일)
  • 자동 동기 확립이 가능하므로 특수 마커에 의한 동기가 필요 없음 (최대 8초간 지연 보정)
  • 임계 값을 설정하여, 알람의 접점 출력이 가능
  • 화상의 스크래치(scratch) 검출 용도에도 사용 가능
주1) ITU-R(국제 전기 통신 연합) 에 의해서 표준화된 이중 자극 연속 품질 척도 평가법. 품질을 0에서 100%(퍼센트)로 표현하여, 0%에서 열화가 없고, 값이 커짐에 따라 품질 열화가 큰 것을 나타냅니다.
■사양
입력 신호
SMPTE259M(SD-SDI)   525i/59.94Hz, 625i/50Hz
SMPTE292M(HD-SDI)   1080i/59.94Hz,1080i/50Hz,
    720p/59.94Hz,720p/50Hz
평가 측정 항목 DSCQS value(%)
Y/C SNR value(dB)
화면 액티비티
지연 보정 지연 보정 범위:0~8초
자동 보정 범위:지연 보정 범위 내의 2초간(0.5초 스텝으로 설정)
라인(line):최대±4
픽셀(pixel):최대±24
장치 사이즈 W:D:H=430:500:95(mm)
전원전압소비전력중량 AC 100V~240V, 50Hz/60Hz 40VA, 8kg
PC와의 연결 RS-232C[D-SUB9pin]/RJ45[10BASE-T, 100BASE-TX](동시 사용 불가)

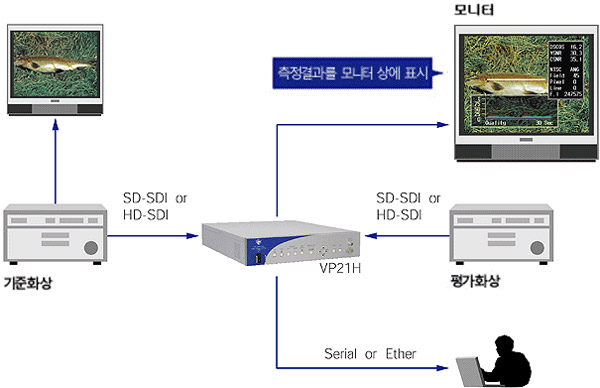

■시스템 구성 예
VP21H를 이용한 화질 평가
  • DSCQS의 그래프와 스코어가 평가 화상에 슈퍼임포즈됩니다.

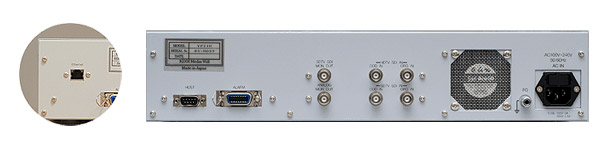

■VP21H 후면

VP21S의 사양에 대해서는, 문의하여 주세요
