Top page >> 「장인의 눈」으로 품질 감시
「장인의 눈」으로 품질 감시

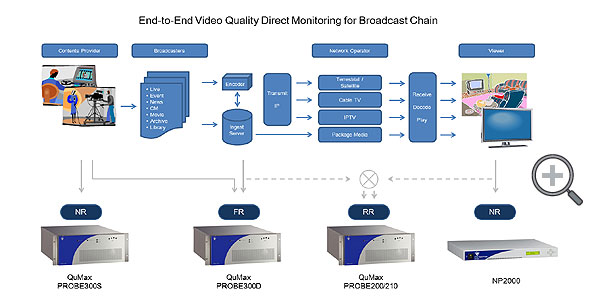

방송 콘텐츠 체인을 End to End로 커버하는 품질 감시에 대해
가정의 시청자에게 텔레비전 콘텐츠가 전달되기까지에는 많은 플레이어가 참여하고 있습니다. 우선, 프로덕션 이나 콘텐츠 제작 회사에서 제작된 콘텐츠가 방송국에 공급 됩니다. TV 방송국에서는 다양한 프로그램을 시청자 에게 가장 바람직한 형태로 프로그램을 편성 하고 방송을 합니다. 또한 직접 방송하는 것 이외에, 네트워크 운영자에게 공급되는 경우도 있습니다. 대표적인 네트워크 운영자의 형태로는, 위성 방송, 케이블 TV, IPTV 서비스가 있습니다. 이들 플레이어는 수백 채널의 다양한 텔레비전 프로그램을 마치 쇼핑몰에 있는 매력적인 매장처럼, 시청자에게 콘텐츠를 제공합니다.

상기가 콘텐츠 밸류 체인(Contents Value Chain)이라고 부르는, 콘텐츠가 전달되는 경로입니다. 여기에선 최종적으로 시청자가 만족할 수 있는 영상·음성 품질을 유지하는 것이 중요합 니다. 하지만, 인코딩, 트랜스 코딩, 전송, 파일링 등의 처리를 행하는 과정에서, 블록 노이즈 또는 오디오 노이즈, 립 싱크 에러 등 시청자에게 아주 불편한 품질 열하가 발생하는 경우가 있습니다. 이러한 것들은 시청자로부터의 클레임 및, 더 나쁜 경우에는 계약 해지로 이어질 수도 있습니다. 따라서, 각 플레이어는, 자신이 서비스 하고 있는 영상 음성의 품질을 실시간으로 적확히 파악하는 것이 필요합니다.

그러나 현재 영상・음성의 품질을 실시간으로 파악하려고 하여도, 데이터 측정 등에 의한 간접적인 방법에 의지 하는 일이 많아, 품질 열하를 간과하거나, 반대로 품질은 문제 없는데 거짓의 알람이 다발하는 등의 문제가 있어, 결코 충분한 솔루션은 아닙니다.

K-WILL은 영상 및 음성 품질을, 마치 인간의 눈이나 귀로 감시하도록, 직접 품질을 감시 할 수 있는 솔루션을 제안하고 있습니다. 콘텐츠 밸류 체인의 상류 공정에서는, SDI 입력 타입의 QuMax (Quality Matrix)가 활약합니다. 4RU 사이즈에 최대 12매의 Probe 카드를 삽입할 수 있습니다. 이 카드에는, 다음의 세 유형이 있습니다.
Probe300S : No Reference
기준 화상을 사용하지 않고, 화상・음성의 품질 열화를 검출합니다. 가령, 1필드에 몇 개밖에 발생하지 않는 블록 노이즈 및 라인 노이즈일지라도 검출합니다. 주로 기준 영상이 존재 하지않는 환경하에서, 즉, VTR 재생 영상 및 서버 내의 파일 영상 재생 검사에서 그 위력을 발휘합니다.
Probe300D : Full Reference
기준 신호와 평가 대상 신호를, 정확하게 동기화를 수행하여, 화소 단위로 비교함으로써, 매우 정확하게 품질을 측정합니다. 인코딩 및 트랜스 코딩 전후의 품질 측정에 이상적입니다. ITU J.144 방식을 채용하여, 인코딩 시의 압축 왜곡을 정확히 측정함과 동시에, 가령 1 픽셀의 에러일지라도 검출합니다.
Probe200/Probe210 : Reduced Reference
물리적으로 떨어진 지점에서 콘텐츠의 품질 차이를 원격으로 비교 측정합니다. 립싱크 측정이나 영상 드롭 프레임/음성 노이즈 (오디오 점핑) 등의 검출에 이상적입니다.
Probe200은 SDI 입력에서, Probe210은 아날로그 컴포넌트 입력에서 영상・음성의 특징량(Video DNA)을 추출합니다.
이들을 인터넷을 통해 센터에 모아, 서버의 소프트웨어에서 실시간 비교를 수행합니다. Video DNA 정보는 256kbps 이하의 소량의 정보량이므로, 네트워크에 부담을 주지 않고 1대의 서버에서 최대 30 비교가 가능합니다.

NP2000
밸류 체인의 하류, 즉 시청자 집의 STB에서 출력되는 영상・음성의 품질 체크에는 NP2000이 적합합니다.
STB와의 연결은, 콤포지트 영상 신호와 L/R 음성 신호의 총 3 출력 을 아날로그 케이블로 NP2000에 연결하기만 하면 됩니다.
1RU 사이즈의 NP2000에는, 최대 8대의 STB를 연결할 수 있습니다. 즉, 다른 8개 채널의 텔레비전 프로그램의 품질 체크를 동시에 수행 할 수 있습니다. 이들 텔레비전 프로그램은 HDTV인 것을 전제로 하고 있어, 고품질로 해야 할 HDTV에 혼입된 불쾌한 블록 노이즈나 오디오 점핑 등의 품질 열화는, 콤포지트 영상 및 L/R 음성에도 반드시 존재하므로, 확실하게 열화를 검출할 수 있습니다. 게다가, 아날로그 신호 입력을 대상으로 하기 때문에, 비교적 고액인 SDI의 품질 감시 장치에 비해, 저비용, 공간 절약형입니다.
NP2000은 알람 메시지를 SNMP Trap으로 출력합니다. 그와 동시에 입력된 모든 영상・음성을, DVI 케이블에 의해 멀티 스크린으로 표시할 수 있습니다. 장해가 검지되면, 멀티 스크린 상의 해당 채널에도 동시에 알람 메시지가 표시됩니다. 더욱이, QuMax (Prob300S, Prob300D, Prob200, Prob210) 및 NP2000 각각에 전용의 GUI와 로깅 서버가 완비되어 있습니다.
또 양쪽 시스템 모두 API를 공개하고 있어, 시스템의 구축뿐 아니라 기존의 감시 시스템에 포함시키는 것도 가능합니다.
