영상・음성 검사 시스템 ProQ4000M (Professional Quality Analyzer )
ProQ4000M은 4K/2K SDI 및 FILE에 대해서, 프리즈/블랙아웃/뮤트 등의 장해 신호에 더해, 블록 노이즈/라인 노이즈/오디오 노이즈 등, 순간적인 노이즈를 정확히 포착할 수 있을 뿐만 아니라, 라우드니스 검사도 가능한 시스템입니다. GUI상에서 알람을 원 클릭함으로써 에러 영상 · 음성의 캡처를 눈으로 확인할 수 있기 때문에, 인코더 및 트랜스 코더의 이상 테스트(Hit Run Test), 영상 파일의 프리뷰 검사, 영상 카피의 품질 검사, 영상기기 제조 시의 체크 등, 상당한 노력을 수반하는 검사를 대신하여 검사할 수 있습니다.
■특징
  • 4K/2K SDI 및 FILE의 종합적인 QC 검사에 대응
  • 동영상의 스냅샷(snapshot) 과 섬네일(thumbnail)에 의해, 확실한 육안 확인을 지원
  • 각종 영상 에러, 음성 에러를 진단하여 영상 신호에 정보를 슈퍼임포즈하여 표시
  • 영상 신호의 Block noise, Video collapse,Motion jerkiness를 검출
  • Block noise와 Video collapse는 화면을 최대 16개의 오버랩 가능한 영역으로 분할하여 검출 처리
  • 음성 신호의 Audio shot noise,Audio jump,잡음을 검출・최대 8채널의 음성 신호로부터 노이즈 검출
  • 발생한 알람의 이력을 브라우저상에서 클릭하면 알람 발생시의 화상과 음성을 재생
  • 영상 출력의 JPEG 캡처 기능
  • 음성 채널의 어사인을 바꾸는 모니터 기능
  • Web 브라우저에 의한 소프트웨어 제어
  • 원격 지점에서 네트워크를 통한 제어가 가능

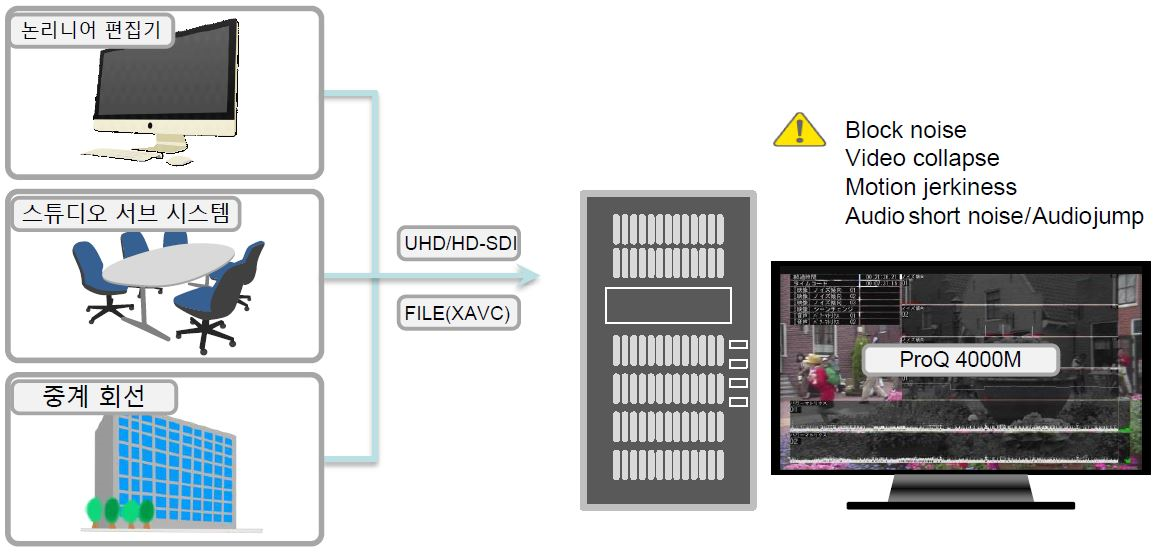

■적용예
■화면의 설명
■ProQ4000M 사양
항목 사양
동작 필요 조건 하드웨어 Blackmagic사 DeckLink 시리즈 보드 x 2매
UHD 검사 시에는 DeckLink 4K Pro(12G)를 사용
소프트웨어 Windows7 / Windows8.1 / Windows10
입력 신호 영상 / 음성 신호 UHD/HD-SDI 신호 및 FILE(XAVC)
*음성은 SDI 임베디드 형식
출력 신호 영상 / 음성 신호 UHD/HD-SDI 신호. 리얼타임 출력 및 JPEG 캡처 재생
*음성은 SDI 임베디드 형식
에러 검출 항목 화상 ・Block noise
・Line noise
・Motion jerkiness
・Freeze / Short Freeze, Blackout / Short Blackout
・Cut Point 이상
음성 ・Audio shot noise ・Audio jump/poping ・Audio noise
・Mute판정 ・Loudness/True peak (ARIB TR-B32 준거)
