CATV를 위한 8채널 영상 ・음성 품질 모니터링 장비 NP2000 턴키 시스템
CATV를 위한 턴키 시스템
8 채널 영상 . 음성 품질 모니터링 장비 NP2000에 필요한 모든 주변 기기를 패키지 한, CATV를 위한 턴키 시스템입니다. 시스템 검토 및 기기 선정의 시간을 절약함과 동시에 신속한 감시 시작이 가능합니다.
NP2000 턴키 시스템의 핵심이 되는 영상 . 음성 품질 모니터링 장비 NP2000은 디지털 TV용 STB를 영상 . 음성 케이블로 접속하여 No Reference 기술 (기준 화상을 사용하지 않고 평가 화상만을 사용하여 품질 평가)에 의해 블록 에러, 오디오 점핑/팝핑 노이즈, 프리즈, 뮤트, 블랙 아웃을 검출합니다.

본 시스템은 CATV의 모니터링에 필요한 주변 기기를 모두 패키지하여, 모니터링을 위한 셋업을 완료하고 나서 제공해 드리는 턴키 시스템입니다. 기기의 선정 및 설정에 시간을 들이지 않고 설치 직후에 신속하게 감시 업무를 개시하실 수 있습니다. 시스템에 포함된 기기류는 지금까지의 도입 실적을 기반으로 선정된 PC 및 소프트류의 조합이므로 안심하고 사용하실 수 있습니다.

또한 PC에 소프트웨어 설치, OS의 설정 및 동작 확인 등, 시스템 도입시에 요구되는, 일상적인 감시 업무와는 무관한 번잡한 작업을, 모두 완료한 형태로 제공해 드립니다.

NP2000 턴키 시스템을 선택해 주심으로써 시청자의 체감 품질을, 실시간으로 파악할 수 있으므로 고객 만족도의 향상, 중대 장해의 미연 방지 그리고 운영의 효율화를 바로 실현합니다。

■소프트웨어
  시스템 제어 서버 기능
  시스템 제어 기능 (제어 프로그램)
    NP2000 본체에 대해, 설정, 감시 및 제어를 합니다

  • 감시 채널의 정의
  • 감시 파라미터 설정
  • 알람 마스크 설정
  • 감시 스타트 . 스톱
  • NP2000 본체의 기기 장해 검출 기능
  알람.로그 관리 기능 (알람 수신 서비스)
    NP2000으로부터 알람을 수신 . 관리합니다.
  로그 참조 기능 (Web 애플리케이션)
    알람 로그을 Web 참조하는 기능을 제공합니다. 지정 채널의 지정 일시의 로그을 검색하고 확인할 수 있습니다. 또한 브라우저 상의 표시를 자동으로 업데이트하고 최신의 알람을 통지합니다.
  스케줄 설정 기능 (Web 애플리케이션)
    감시 스케줄을 설정합니다. 정파 및 메인터넌스 시간중의 불필요한 알람 발보를 억제합니다.
  시간 동기화 기능
    상위의 NTP 서버와 시간 동기를 함과 동시에, NTP 서버로서, NP2000 본체의 시간 동기를 실시합니다.
  상기는 모두, 다른 채널에 영향을 주지 않으면서, 개별 채널별로 제어가 가능합니다.
대응 OS : Windows Server 2008 R2
  에러 픽업(EP) 단말 기능
  장해 채널 표시 기능 (자동 전환 애플리케이션)
    NP2000으로부터 송신된 알람 정보를 수신하여, USB 접속의 적외선 리모콘을 제어함으로써, STB의 채널를 자동으로 전환합니다. 장해가 발생한 채널를 바로 표시함으로써 감시자는 즉각 장해 상황을 확인할 수있습니다.
  알람.로그 관리 기능 (알람 수신 서비스)
    NP2000으로부터 알람을 수신 · 관리합니다. (이중화 관리)

대응OS:Windows7 HomePremium또는Professional
■하드웨어

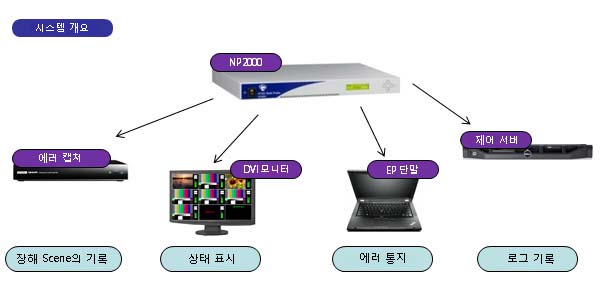

  주요 구성 기기
  NP2000(감시 장치 본체)

  • 블록 노이즈 검지 옵션을 포함합니다.
  제어 서버용 PC

  • Windows Server 2008 R2
  • Dell PowerEdge R210 II를 예정
  • 시스템 제어 서버 애플리케이션을 도입 · 최적화 완료
  EP 단말용 PC

  • Windows7 Professional(32bit)
  • 노트북형 PC (모니터 : Full HD)
  • 에러 픽업 단말 애플리케이션을 도입 . 최적화 완료
  • 적외선 리모콘 기능을 도입 설정 완료
  보조 기기
  DVI모니터

  • NP2000과 DVI-D접속 설정 완료
  • 해상도:Full HD
  NW스위치

  • 8port Gb Ether type
  LAN 케이블 (위 그림에서 파란색)

  • 2m × 3개(CAT5)
  DVI 케이블 (위 그림에서 녹색)

  • 1.5m × 1개(DVI-D)
  기타
  감시 채널의 기본 정보 및 파라미터

  • 설정 후에 전달해 드립니다.
  STB 및 아날로그 케이블만 준비하여 주십시오.

  • 아날로그 케이블 ⇔ STB 접속용
  에러 캡처.옵션 (유상 옵션)

  • 장해가 발생한 시점만의 영상과 음성을 하드 디스크 레코더에 기록하여, 장해 발생시의 상태을 확인할 수 있습니다. 신속한 원인 규명에 도움이 됩니다.
